管式土壤墑情監測儀
簡要描述：管式土壤墑情監測儀是用于監測土壤剖面溫度、土壤剖面濕度、土壤剖面電導率的在線監測設備，集土壤溫度、水分、電導率可廣泛應用于智慧大棚、智慧果園、智慧灌溉等農業工程領域。...
更新時間：2024-01-10 10:29:15- 產品型號：JD-GTS3
相關產品
詳細介紹
一、產品簡介
管式土壤監測站是用于監測土壤剖面溫度、土壤剖面濕度、土壤剖面電導率的在線監測設備，集土壤溫度、水分、電導率可廣泛應用于智慧大棚、智慧果園、智慧灌溉等農業工程領域。
二、產品參數
太陽能板功率：8W
太陽能板標準工作電壓：DC5V
內置鋰電池容量：5000mAh
傳感器啟動時間：60S
傳感器供電電壓：DC12V
傳感器供電電流：22mA
傳感器功耗：0.26W
通訊方式：485 Modbus RTU協議
測量參數：可同時測量3層（10層以下可定制層數）
測量原理：通過測量土壤介電常數建立數學模型，設計螺旋式測量電極測量土壤體積含水率數據。
| 參數 | 測量范圍 | 精度 | 分辨率 | 單位 |
| 土壤溫度 | -30~70℃ | ±0.3（-10~70℃） | 0.01 | ℃ |
| 土壤濕度 | 0~100% | ±3%（壤土）高有機質土壤（土壤有機碳含量>12%）高粘粒含量土壤（粘粒含量>45%）由于其介電弛豫特性，可能需要針對特定土壤類型進行標定 | 0.1% | --- |
| 土壤電導率 | 0~20000us/cm | ±3%（0~10000us/cm）±5%（全量程） | 1 | us/cm |
三、優勢與特點
★單個土壤管式傳感器可以同時測量多個深度的土壤參數，監測深度可定制（小于1M）。
★傳感器采用低功耗設計，功耗低至0.26W，適用于野外長期無人監測。
★傳感器每層都可以獨立測量溫度、濕度、電導率參數。
★傳感器外殼采用進口PC材質，強度高、耐腐蝕、對環境無污染。
★傳感器防水等級達到IP67，應對長期室外監測。
★傳感器測量一定區域內的平均濕度，彌補了單點測量具有局限性的問題。
★傳感器采用自主設計的螺旋式測量電極，改善傳感器與土壤之間的接觸，盡量避免空氣間隙造成的測量誤差。
四、使用注意事項
a.傳感器使用應嚴格按照安裝使用說明書進行。
b.多個傳感器同時工作時，必須間隔3米以上距離。
c.傳感器測量原理限制，傳感器測量地為中心半徑3米范圍內不應有電磁線纜和強磁輻射干擾，避免造成傳感器測量的巨大誤差和損壞。
d.傳感器的安裝環境應該符合傳感器的測量范圍，避免超量程等不規范行為。
e.傳感器安裝應避開強酸強堿、重油污重金屬環境進行。
f.傳感器為土壤測量傳感器，禁止使用本傳感器對其他物質進行測量。
g.傳感器安裝環境不能有強振動。
h.傳感器不能有過強外力作用。
i.禁止拆卸，私自拆卸視為不合規行為，后續將不再提供任何服務行為。

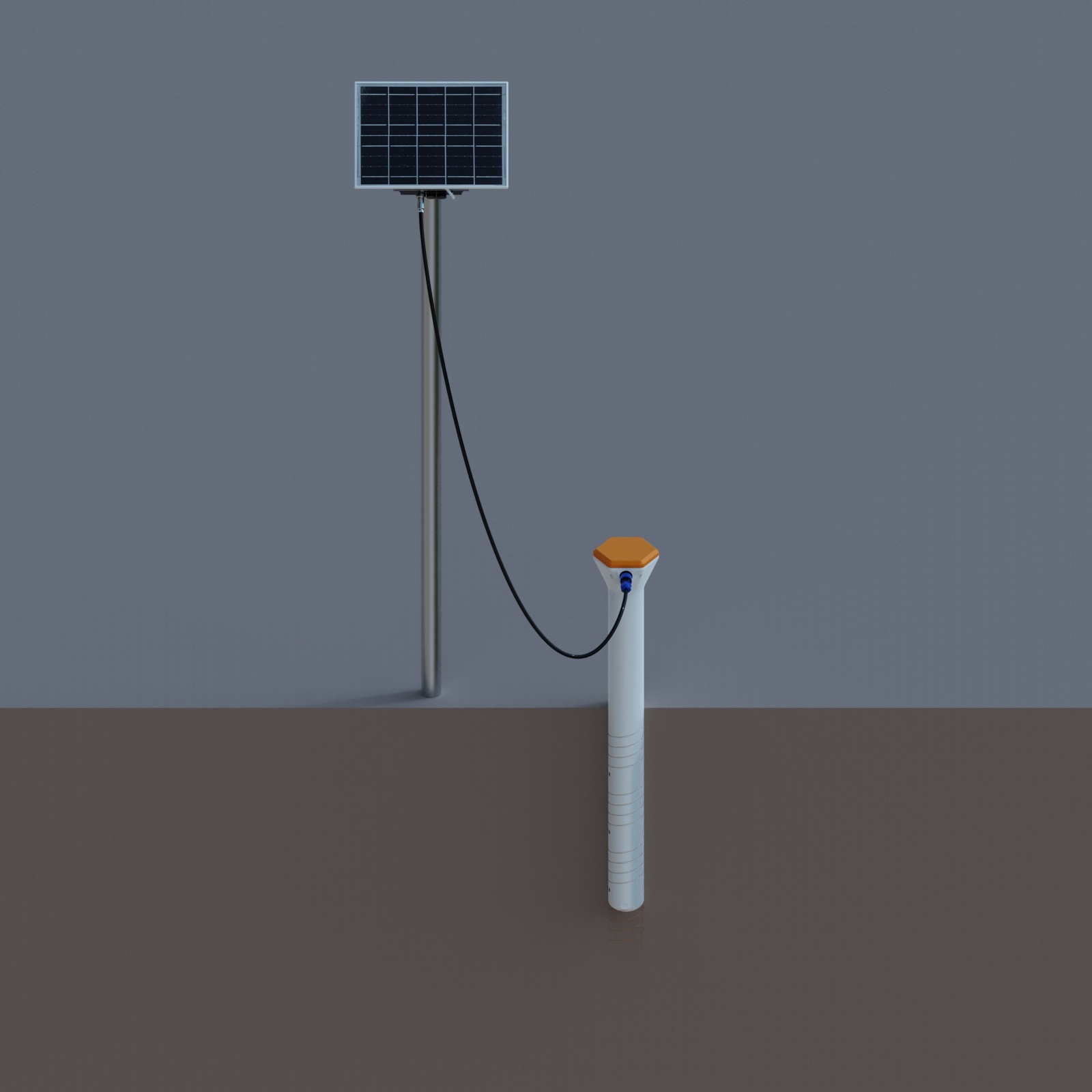

五、結構圖

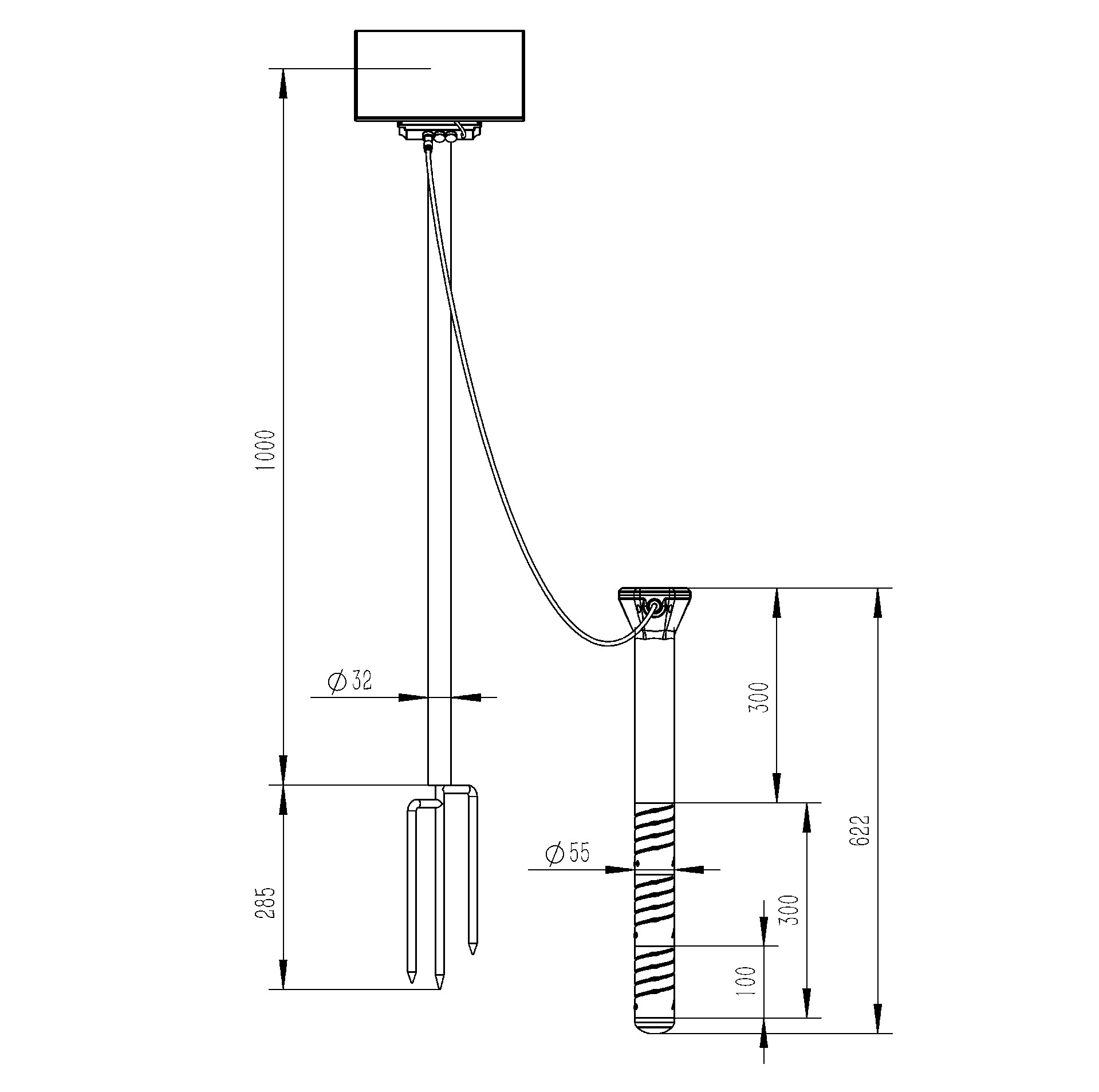

六、尺寸圖
七、安裝方法
鉆孔法：

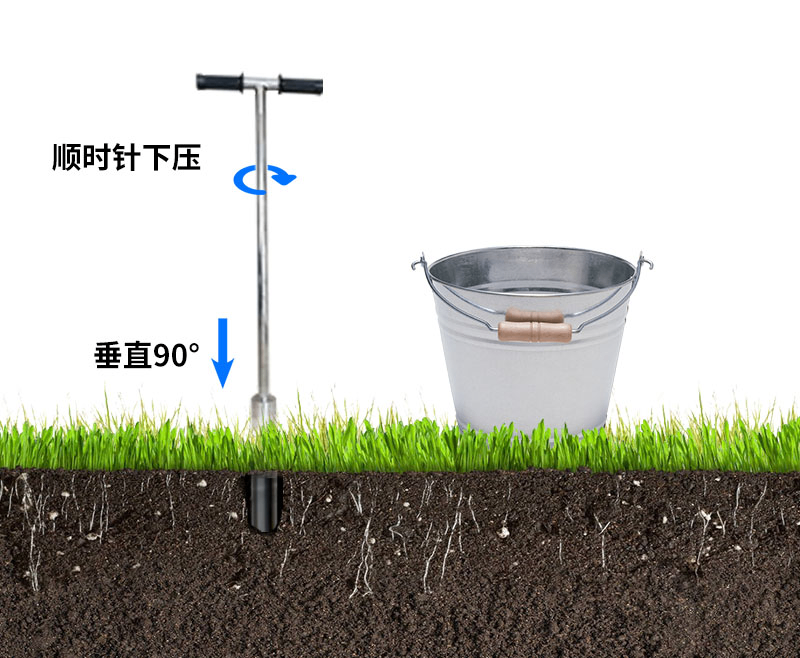

1. 取土鉆鉆頭、手柄、支桿，完成后將取土鉆豎直于地面，雙手緊握手柄順時針下壓慢速轉動。(注意：不要太用力，務必慢速多轉幾圈，防止鉆頭跑偏至孔洞打歪)

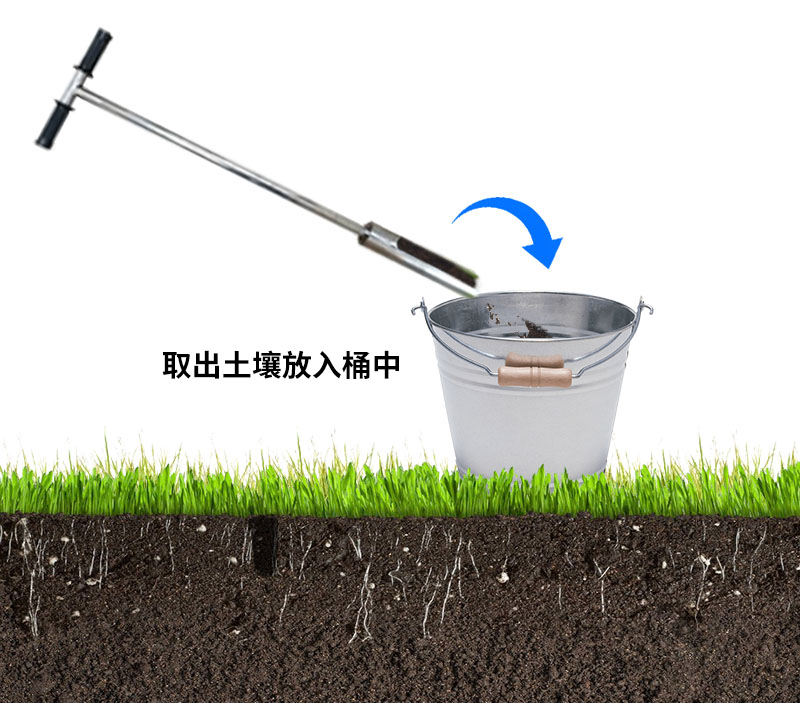

2. 將取土鉆從孔洞中取出，放到盆子里，用工具把鉆出的土收集到盆子里以用來和泥漿。(注意：第一鉆土因為雜質過多，不做收集)
3. 反復持續上述打孔、取土，并在此過程中嘗試性地將傳感器輕放入孔洞中(請勿將設備用力觸底)，以測試孔洞的深度是否合適;若有卡頓，則使用取土鉆修正，保證傳感器放入、取出都比較順暢;直到孔深與傳感器所標識的安裝位置齊平（零刻度線），打孔完成。
4. 挑出盆中土壤雜質，石子、根、不容易溶解的土塊等。將土壤搓細，以便和泥漿。

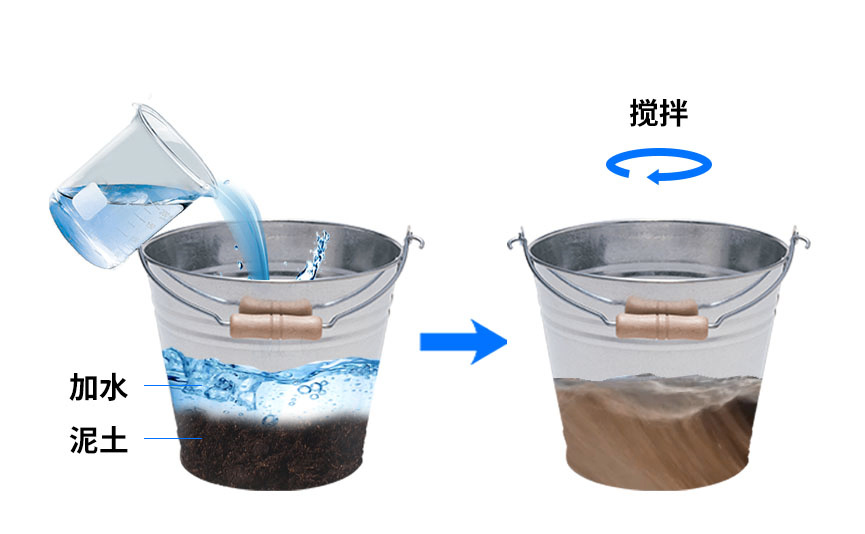

5. 倒入適量水，充分攪拌至粘稠狀;壤土泥漿一般不能稠于“芝麻醬”狀。

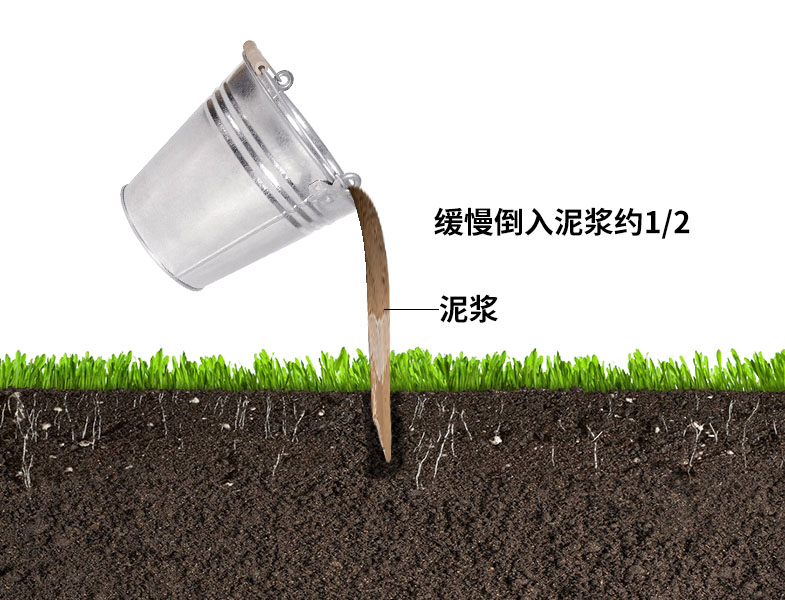

6. 將泥漿慢慢倒入孔洞，大概到孔洞1/2的位置;可根據實際情況酌情增減。
7.將傳感器慢慢放入孔洞中，順時針轉動并下壓，速度過快可能會導致氣泡不能被完全排出。(注意：再轉動下壓的過程中不可以上拔傳感器，防止氣體再次吸入孔中)
8.當傳感器安裝到正確的深度后，設備周圍會溢出一些泥漿，灌漿完成;此時傳感器安裝深度與洞口齊平。(注意：將傳感器周圍3CM以外多余的泥漿清除，防止結塊影響水分下滲)
掩埋法：使用鎬子挖一個埋傳感器的深坑，和泥漿將傳感器掩埋，處理細節參照鉆孔法。
